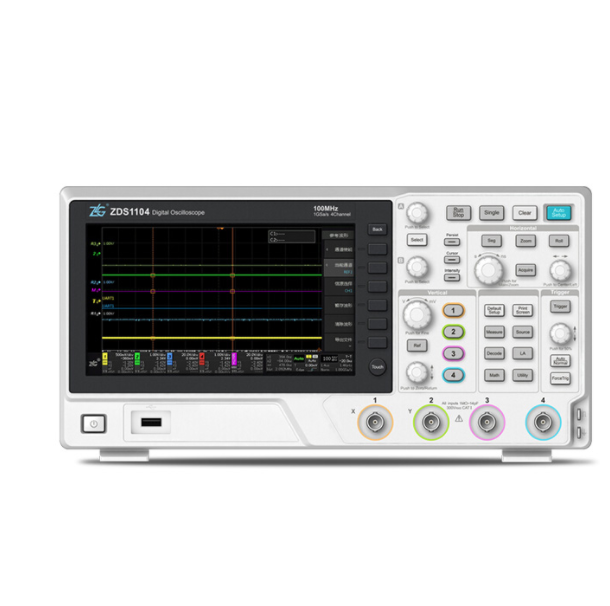

1. ZDS1000系列

"小而美"的基礎研發型示波器

28M
存儲

21種
免費協議解碼

100K
FFT分析

52種
參數測量

50K
波形刷新率

Touch
觸屏操作

型號	模擬帶寬	通道數	采樣率	存儲深度	波形刷新率	解碼種類	FFT點數	測量統計項	屏幕
ZDS1104	100M	4	1G	28M	50kwfm/s	21種	100K	52種	7寸觸摸

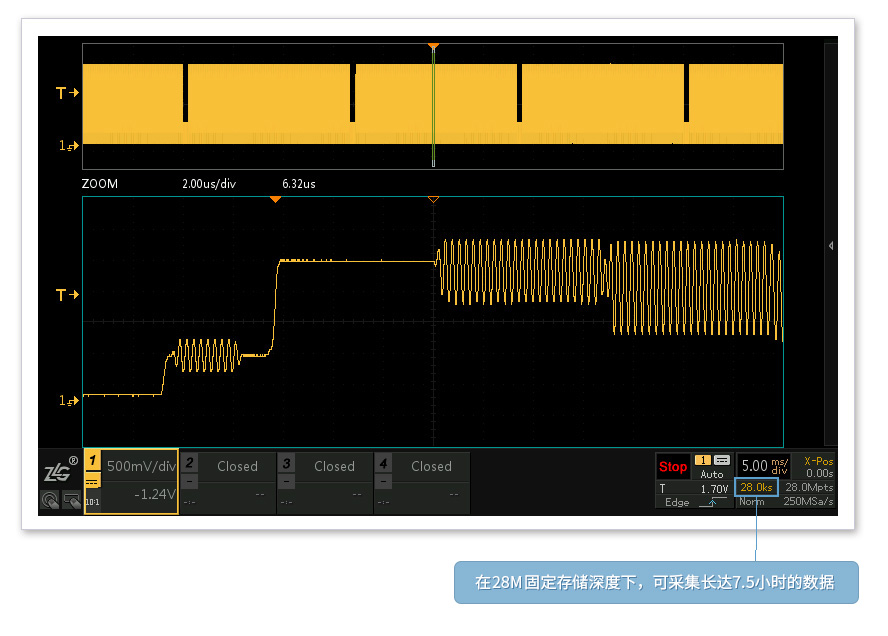

海量存儲、縮放自如

只有存儲深度足夠，示波器的采樣率才能充分發揮，觀察到的波形也更加真實、細膩。ZDS1104示波器標配28M存儲深度，您可以在1K采樣率下輕松觀測7.5小時的波形！

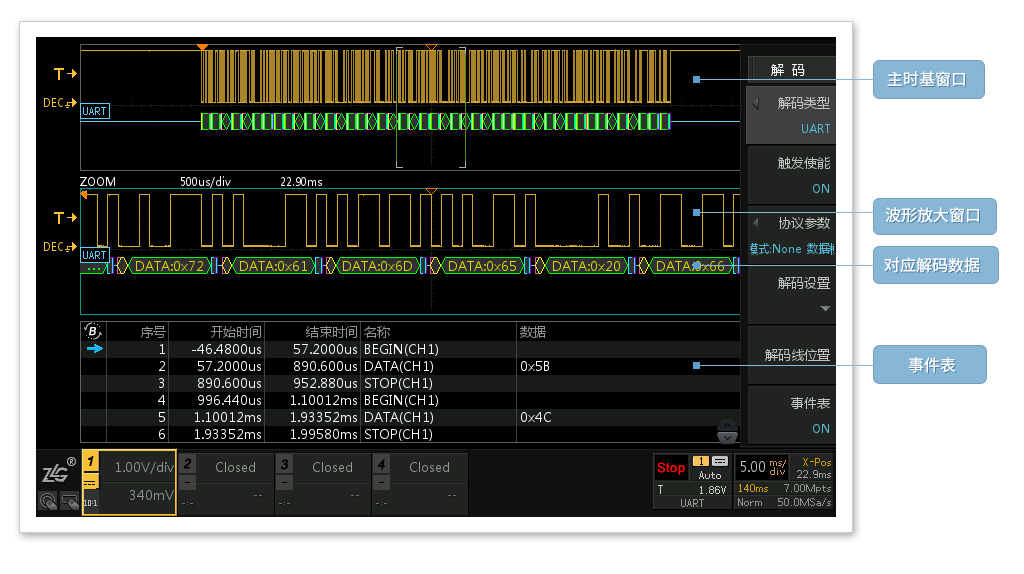

協議解碼、信手拈來

協議信號調試不只要關注波形質量，更要關注波形對應數據，而協議解碼功能往往作為示波器的付費選配功能。ZDS1000示波器基于客戶需求免費標配了UART、 SPI、 IIC、 CAN、CAN-FD、LIN、FlexRay、USB、 PS/2、 DALI、 Wiegand、 1-Wire、DS18B20、 HDQ、 SD_SPI、 SD_SD、 Manchester、Diff-Manche、 Miller、 DHT11、 SHT11 共21種協議解碼，協議調試信手拈來。

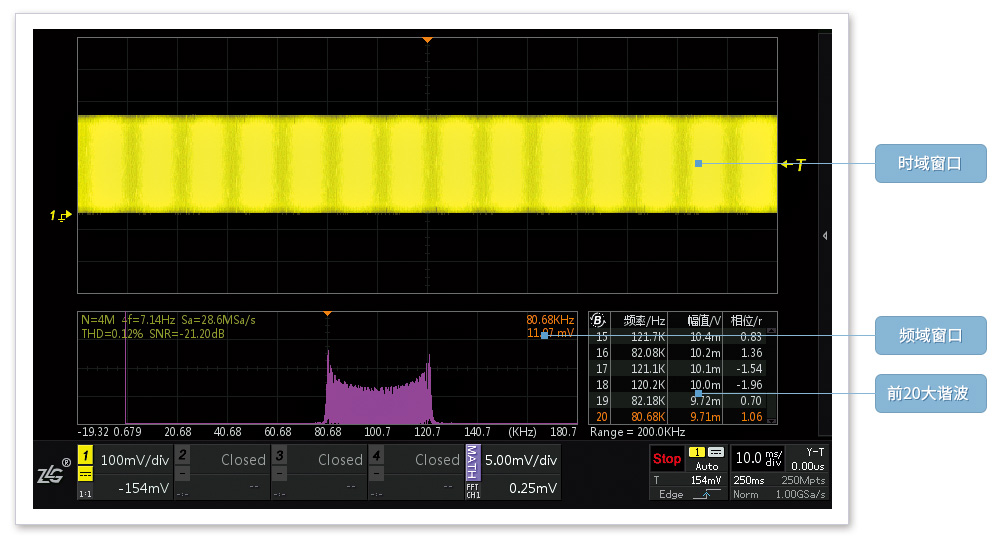

信號頻譜，洞察秋毫

FFT功能在電路中的干擾噪聲來源尤為重要，但離開了充足的FFT分析頻點支持，FFT的分析結果往往毫無意義。ZDS1104示波器將基礎型示波器的FFT分析點數提升為100K，在1G采樣率的情況下，頻譜分辨率仍能精確到10KHz。

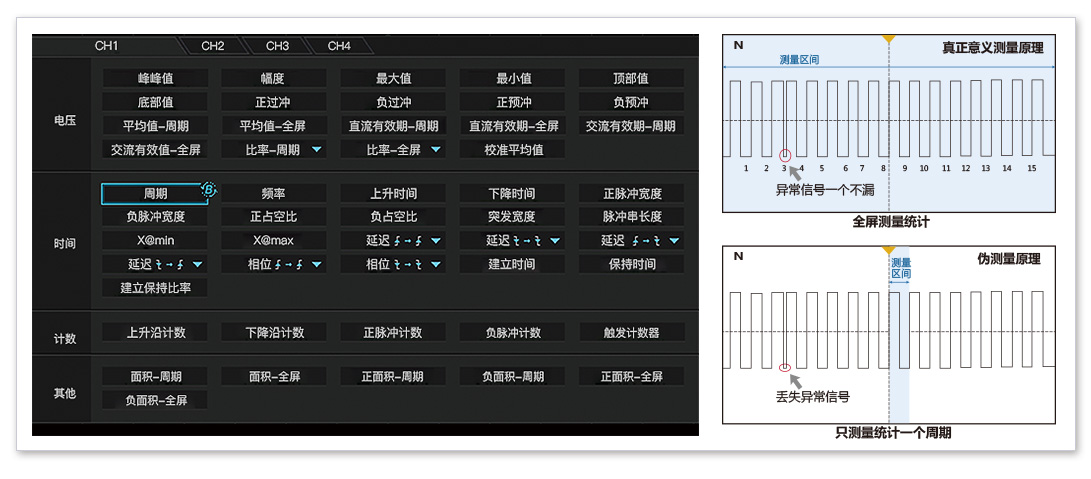

參數測量、應有盡有

不同于傳統示波器只測一個周期，或通過抽樣減少數據量再測量的模式，ZDS1104示波器通過FPGA全硬件并行處理，基于原始采樣率和28Mpts全存儲深度，對每一幀波形每一周期進行測量統計，測試項目可達50余種，并且支持8種參數同時顯示。

參數

型號	ZDS1104
模擬帶寬	100MHz
采樣率	1GSa/s
輸入通道	4
存儲深度	28Mpts
波形刷新率	50,000wfms/s
FFT點數	100Kpts
時基范圍	5ns/div-1Ks/div
輸入靈敏度范圍	1mV/div-10V/div
自動測量	52 種
顯示器	7.0 英寸 TFT 觸摸屏
分析功能	模板測試
協議	21種，UART、SPI、I2C、USB、PS/2、DALI、Wiegand、1-Wire、DS18B20、HDQ、SD_SPI、SD_SD、Manchester、Diff-Manche、Miller、DHT11、SHT11、CAN、CAN-FD、LIN、FlexRay
