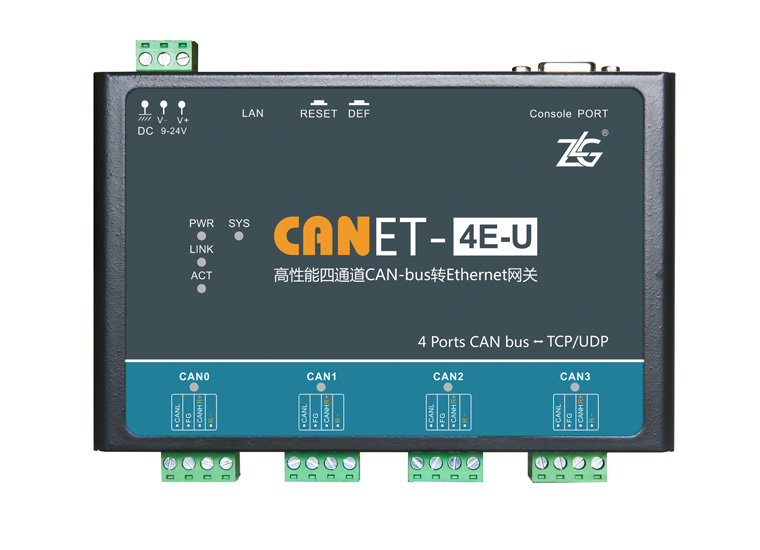

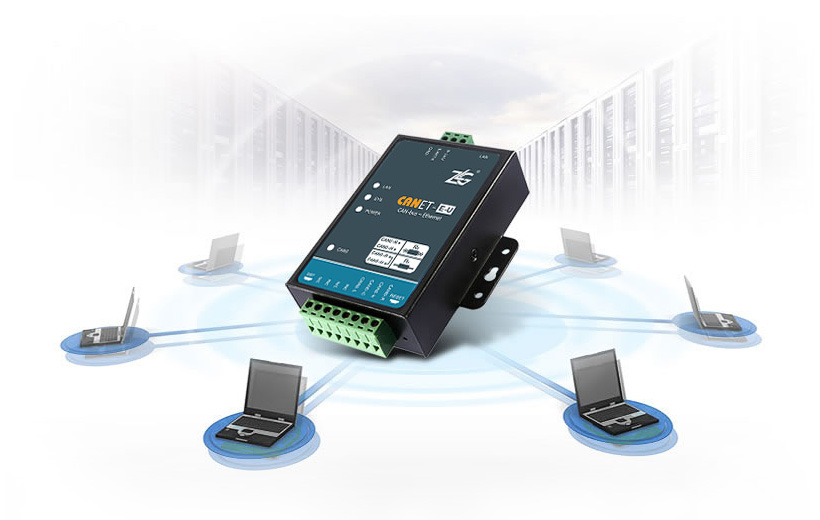

致遠電子CANET系列以太網-CAN轉換器實現CAN-bus數據和Ethernet數據相互傳輸?shù)墓δ?，它?nèi)部集成了1、2、4路的CAN-bus 接口和1、2路Ethernet 接口或者光纖接口，并自帶TCP/IP或者UDP協議棧，用戶利用它可以輕松完成CAN-bus網絡和Ethernet網絡的互連互通，建立以太網-CAN兩層網絡架構，實現遠程控制，擴展CAN-bus網絡的應用范圍。
CANET系列產品均為工業級產品，可以工作在-40℃～85℃的溫度范圍內。它具有10M/100M自適應以太網接口，CAN口通信波特率為5K~1Mbps，具有TCP Server、TCP Client、UDP等多種工作模式，高性能型支持254個TCP連接或多達6×254個UDP“連接”。
CAN與以太網接口均為工業級設計，CAN接口自帶磁耦隔離模塊，使其避免由于地環流的損壞，強大的抗靜電和浪涌能力，使之可以在惡劣環境中使用。
本系列產品均配有可在Win2000/XP/WIN7/WIN8/WIN10、各種Linux等操作系統下工作的配置軟件與二次開發程序包，并包含詳細的應用例程。并且提供個性化定制服務。
穩定可靠，應用廣泛

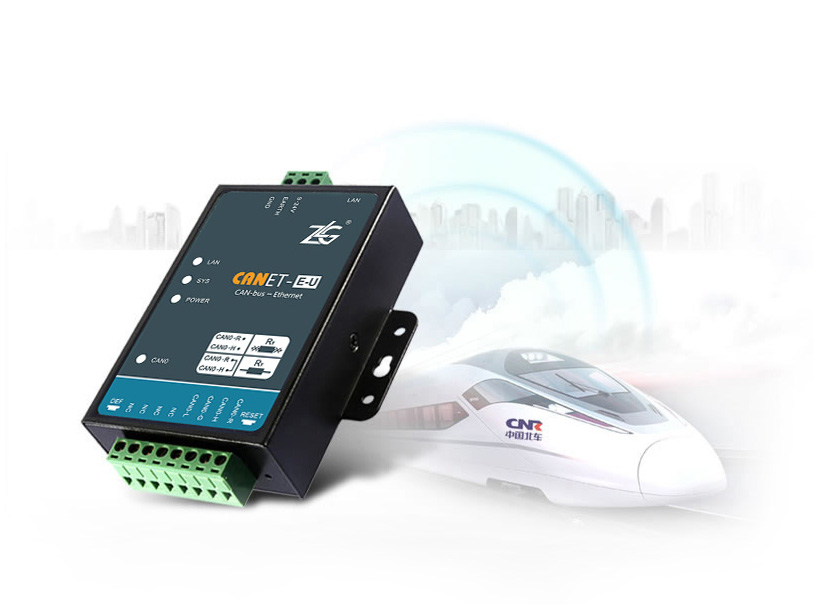

致遠電子CANET系列產品均經過嚴酷的實踐驗證，穩定可靠，目前已經廣泛應用于高速鐵路、地鐵、醫療、航空航天、樓宇安防、電梯控制、衡器等場合，如圖所示，為中國北車專用版本，用于列車監控。
支持TCP Sever/TCP Client/UDP和拓?fù)浣Y(jié)構

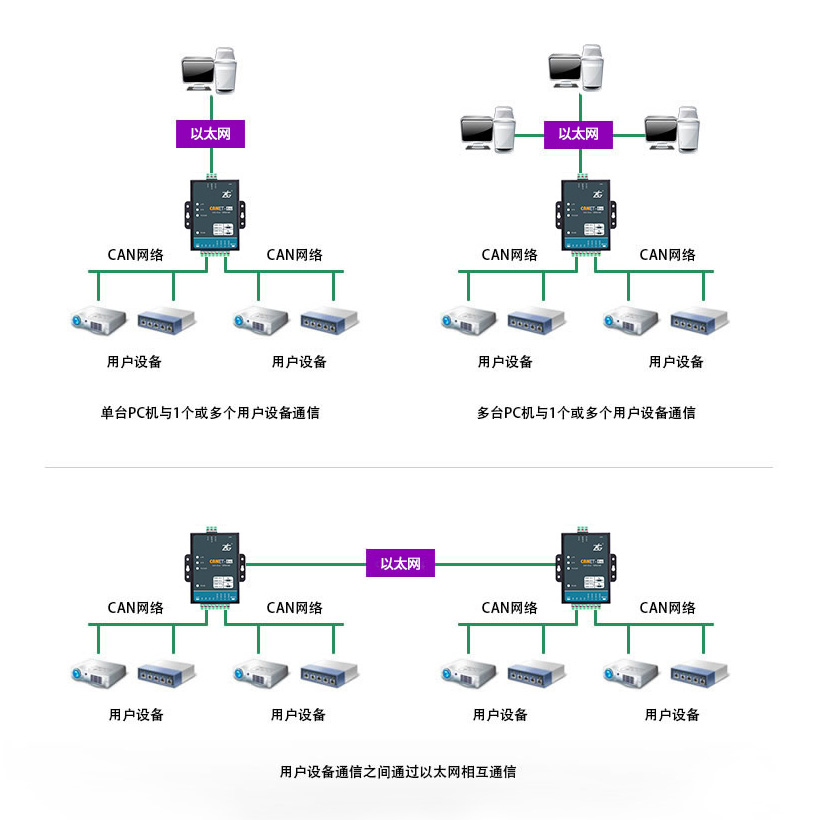

支持TCP Sever/TCP Client/UDP工作方式和靈活的拓?fù)浣Y(jié)構，通過配置軟件用戶可以靈活的設定相關配置參數。典型應用如圖所示：
ZLG CAN總線測試分析軟件ZCANPRO
ZLG ZCANPRO軟件為CANFD/CAN/LIN總線系統架構、網絡設計、開發和測試工程師提供整個開發過程的全面支持。高效、豐富、易用、免費等特性為工程師創造了更多可能，大大降低成本，提升開發效率。
13萬幀緩沖不丟幀
高性能型在任意波特率下滿負載接收數據幀能力，13萬幀緩沖，不丟幀才是硬道理。

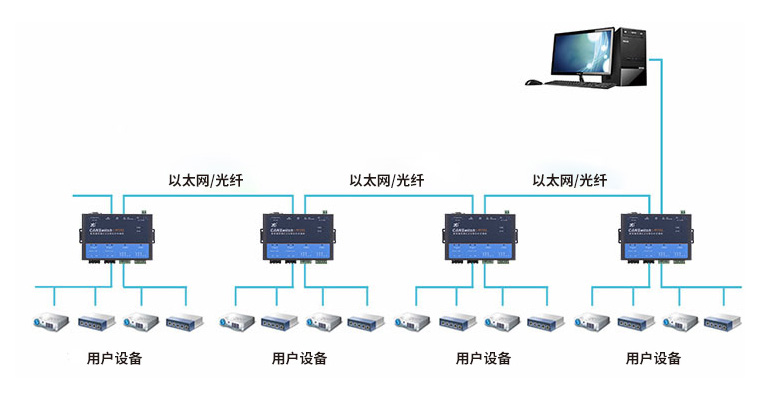

自帶交換機式CAN以太網轉換器
雙網口CANSwitch集成交換機功能，支持級聯搭建系統

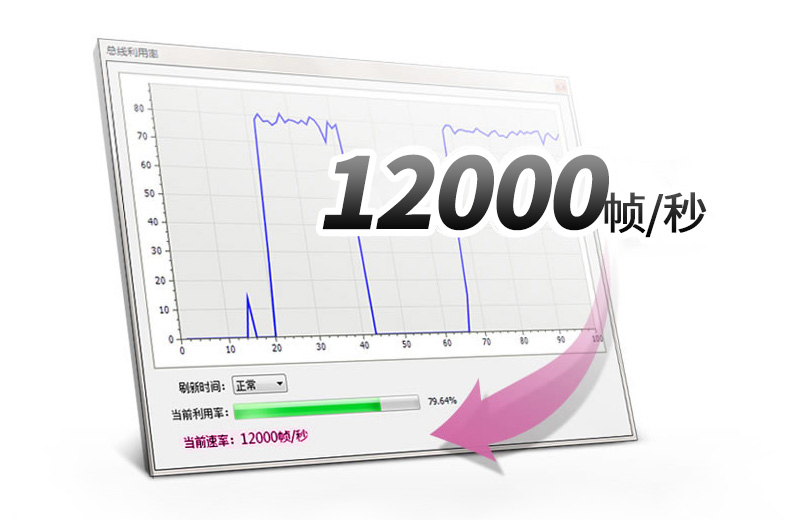

單通道可高達12000幀/秒
高性能型幀流量：單通道可高達12000幀/秒（1M波特率、標準數據幀）
每路CAN支持高達254個連接
TCP支持多連接，高性能型每路CAN支持高達254個連接。

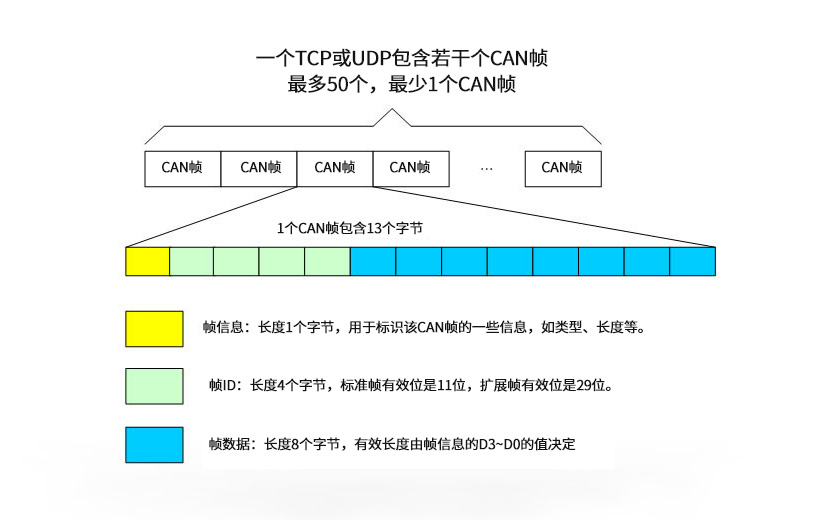

開放的數據通信格式
開放的數據通信格式，Socket套接字工作方式支持任何操作系統對它進行操作。詳見規格參數。

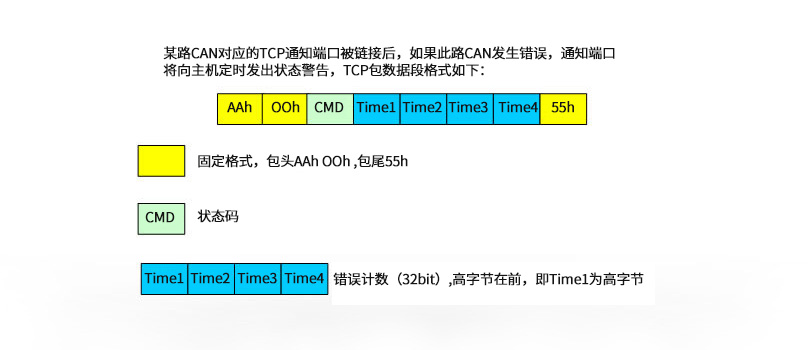

高性能型支持CAN口狀態的TCP通知
高性能型支持CAN口狀態的TCP通知，可以使用戶實時監測CAN總線通信狀態，詳見規格參數。
2通道2500VDC電氣隔離
2通道2500VDC電氣隔離CAN接口，靜電等級接觸放電±8KV。

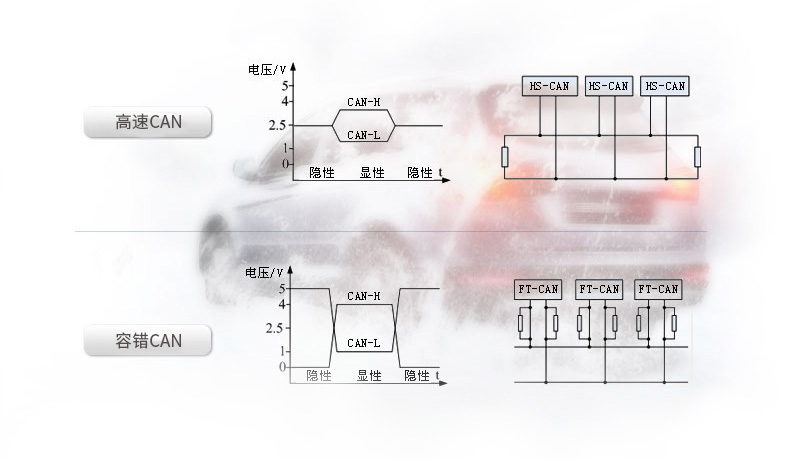

符合CAN 2.0B規范
CAN協議完全符合CAN 2.0B規范，兼容CAN 2.0A，符合ISO 11898-1/2 。用戶可以通過選配CANBridge-1054，支持ISO11898-3的容錯CAN標準。
CAN波特率可編程任意設置1Mbps之間
CAN波特率可編程任意設置，范圍在5Kbps～1Mbps之間
支持各類開發環境
高效易用的二次開發函數，可支持各類開發環境，如VC、C#、Labview、LINUX等
其他特點
· 高性能型下每個CAN口支持6個目標IP段，支持單機或多機通訊，最多可滿足6×254個通訊
· 支持協議包括ETHERNET、ARP、IP、ICMP、UDP、DHCP、DNS、TCP
· 兼容SOCKET工作方式（TCP Server、TCP Client、UDP等），上位機通訊軟件編寫遵從標準的SOCKET規則
· CAN數據和以太網數據雙向透明傳輸
· 高性能型支持CAN口故障以太網通知功能，上位機可以實時監控CAN口的錯誤狀態
· 靈活的CAN口數據分幀設置，滿足用戶各種分包需求
· 可使用Windows平臺配置軟件配置工作參數
· 免費提供Windows平臺配置軟件函數庫, 包含簡單易用的API函數庫, 方便用戶編寫自己的配置軟件
· 支持本地的系統固件升級
配置軟件ZNETCOM與測試分析軟件CANtest

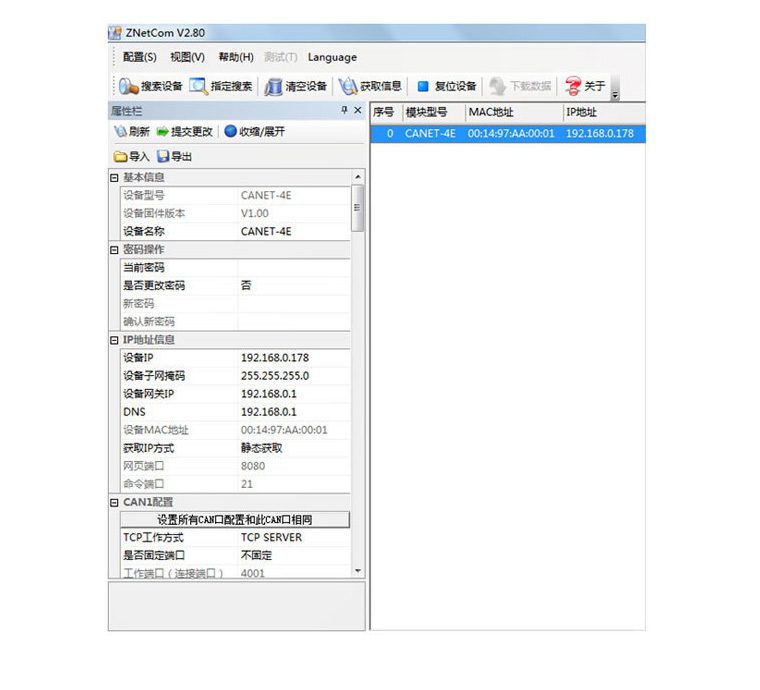

1.使用配置軟件ZNETCOM2.80以上版本搜索設備進行參數配置（如設備IP、工作端口、目標IP、目標端口、CAN波特率等，具體配置見用戶手冊）：

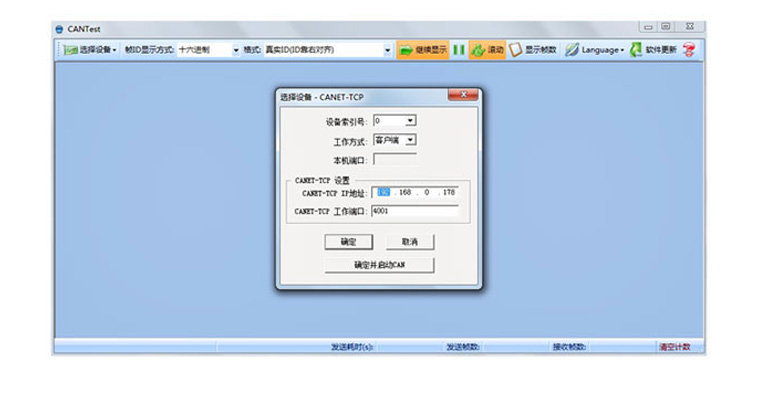

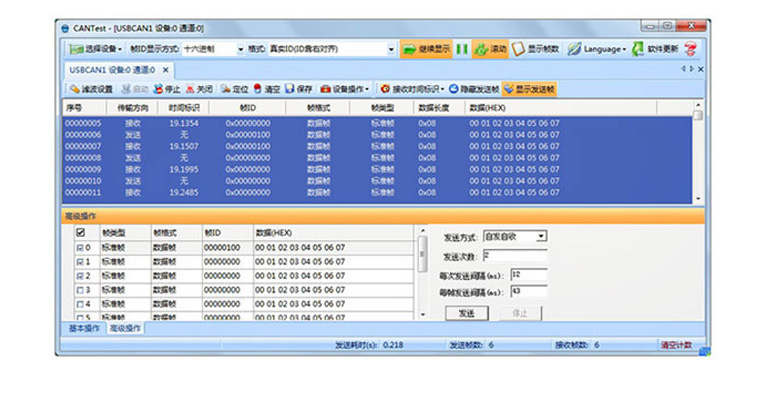

2.然后打開CANTest測試軟件，選擇設備、PC工作方式、IP與端口啟動CAN轉換器；
3.啟動后自動接收，基本操作滿足單幀發送，可設置連續保存滿足長時間測試要求；
4.高級操作可預定義100幀，并且可設置發送次數與間隔。
選型表
|
型號 |
CANET-E-U |
CANET-2E-U |
CANET-4E-U |
CANET-8E-U |
CANSwitch-AN2S2 |
CANSwitch-AF2S2 |
|
|
||||||
|
開發文檔 |
|
|
|
- |
- |
- |
|
性能特色 |
高性能系列，健壯的以太網協議棧適用于各種復雜網絡，轉發快，低延時，推薦！ |
|||||
|
CAN路數 |
1路 |
2路 |
4路 |
8路 |
2路 |
2路 |
|
以太網RJ45口 |
1路 |
1路 |
1路 |
1路 |
2路 |
- |
|
以太網光纖接口 |
RJ45 |
RJ45 |
RJ45 |
RJ45 |
RJ45 |
2路 |
|
接口形式 |
OPEN4接口 |
OPEN4接口 |
OPEN4接口 |
DB9接口 |
OPEN5接口 |
OPEN5接口 |
|
電氣隔離 |
√ |
√ |
√ |
√ |
√ |
√ |
|
工業級 |
√ |
√ |
√ |
√ |
√ |
√ |
|
數據接收能力 |
12000幀/秒 |
12000幀/秒 |
12000幀/秒 |
12000幀/秒 |
8000幀/秒 |
8000幀/秒 |
|
數據發送能力 |
8000幀/秒 |
8000幀/秒 |
8000幀/秒 |
8000幀/秒 |
8000幀/秒 |
8000幀/秒 |
|
TCP Sever模式 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
TCP Client模式 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
UDP模式 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
TCP最大連接數 |
254（每路） |
254（每路） |
254（每路） |
254（每路） |
254（每路） |
254（每路） |
|
UDP最大連接數 |
6×254（每路） |
6×254（每路） |
6×254（每路） |
6×254（每路） |
6×254（每路） |
6×254（每路） |
|
以太網速率 |
千兆網卡10/100/1000Mbps自適應 |
百兆光纖接口 |
||||
|
轉發延時 |
小于5ms |
小于5ms |
小于5ms |
小于5ms |
小于5ms |
小于5ms |
|
CAN口故障通知 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
功耗 |
3000mW |
3150mW |
3350mW |
4350mW |
3350mW |
3350mW |
|
120歐終端電阻 |
內置可配置 |
內置可配置 |
內置可配置 |
內置可配置 |
內置可配置 |
內置可配置 |
|
工作溫度 |
-40℃～+85℃ |
|||||
|
儲存溫度 |
-40℃～+85℃ |
|||||
|
物理尺寸 |
95mm*87.5mm*26mm |
178mm*102.4mm*32mm |
165mm*102mm*48mm |
178mm*102.4mm*32mm |
||
|
是否可提供定制 |
歡迎 |
|||||
